理解kubernetes的service流量转发链路

👈🏻 Select language

基本

3 个协议：TCP,UDP,ICMP

4 个状态：NEW,ESTABLISHED,INVALID,RELATED

4个表

raw：高级功能，如：网址过滤。
mangle：数据包修改（QOS），用于实现服务质量。
net：地址转换，用于网关路由器。
filter：包过滤，用于防火墙规则。

5个链

PREROUTING链：用于目标地址转换（DNAT）。
INPUT链：处理输入数据包。
PORWARD链：处理转发数据包。
OUTPUT链：处理输出数据包。
POSTOUTING链：用于源地址转换（SNAT）。

常用方法

iptables -t filter -nL
iptables -t nat -nL
iptables -t raw -nL
iptables -t mangle -nL

用iptables分析kubernetes svc流量链路

node节点的iptables是由kube-proxy生成的，具体实现可以参见kube-proxy的代码

kube-proxy只修改了filter和nat表，它对iptables的链进行了扩充，自定义了KUBE-SERVICES，KUBE-NODEPORTS，KUBE-POSTROUTING，KUBE-MARK-MASQ和KUBE-MARK-DROP五个链，并主要通过为 KUBE-SERVICES链（附着在PREROUTING和OUTPUT）增加rule来配制traffic routing 规则

集群信息

Pod CIDR :172.31.0.0/16

阿里云kubernetes v1.12.6-aliyun.1

*.aliyuncs.com/acs/flannel:v0.8.0

SLB私有IP：172.6.6.6 (实际上还绑定了一个EIP)

以某个svc为例

以default名下的testsvc作为例子

➜  ~ kgsvc testsvc
NAME              TYPE           CLUSTER-IP     EXTERNAL-IP    PORT(S)         w
testsvc           LoadBalancer   172.30.5.207   172.6.6.6      443:30031/TCP   106d

➜  ~ iptables -t nat -nL

Chain PREROUTING (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */

Chain OUTPUT (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
DOCKER         all  --  0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

# 所有的服务都在这个Chain里面,非常长
Chain KUBE-SERVICES (2 references)
target                     prot opt source               destination
KUBE-MARK-MASQ             tcp  -- !172.31.0.0/16        172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
KUBE-SVC-M42ZCW2EYUCRBVAF  tcp  --  0.0.0.0/0            172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
......
KUBE-FW-M42ZCW2EYUCRBVAF   tcp  --  0.0.0.0/0            172.6.6.6            /* default/testsvc: loadbalancer IP */ tcp dpt:443

# 对经过的报文打标签
Chain KUBE-MARK-MASQ (522 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x4000

Chain KUBE-XLB-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SVC-M42ZCW2EYUCRBVAF  all  --  172.31.0.0/16        0.0.0.0/0            /* Redirect pods trying to reach external loadbalancer VIP to clusterIP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: has no local endpoints */


Chain KUBE-SVC-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SEP-EA7TYKWK2S6G4PQR  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.14286000002
KUBE-SEP-ZJI36FVTROQF5MX7  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.16667000018
KUBE-SEP-JLGUPWE7JCRU2AGG  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.20000000019
KUBE-SEP-GCNPY23RDN22AOTX  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.25000000000
KUBE-SEP-FNDISD3HQYKEHL3T  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.33332999982
KUBE-SEP-3RWVMCKITDQWELSA  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.50000000000
KUBE-SEP-BVMKBOC4GGNJ3567  all  --  0.0.0.0/0            0.0.0.0/0

Chain KUBE-SEP-BVMKBOC4GGNJ3567 (1 references)
# 172.31.9.52是pod虚拟IP
target          prot opt source               destination
KUBE-MARK-MASQ  all  --  172.31.9.52          0.0.0.0/0
DNAT            tcp  --  0.0.0.0/0            0.0.0.0/0            tcp to:172.31.9.52:80

Chain KUBE-FW-M42ZCW2EYUCRBVAF (1 references)
target                     prot opt source               destination
KUBE-XLB-M42ZCW2EYUCRBVAF  all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */

Chain KUBE-MARK-DROP (60 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x8000

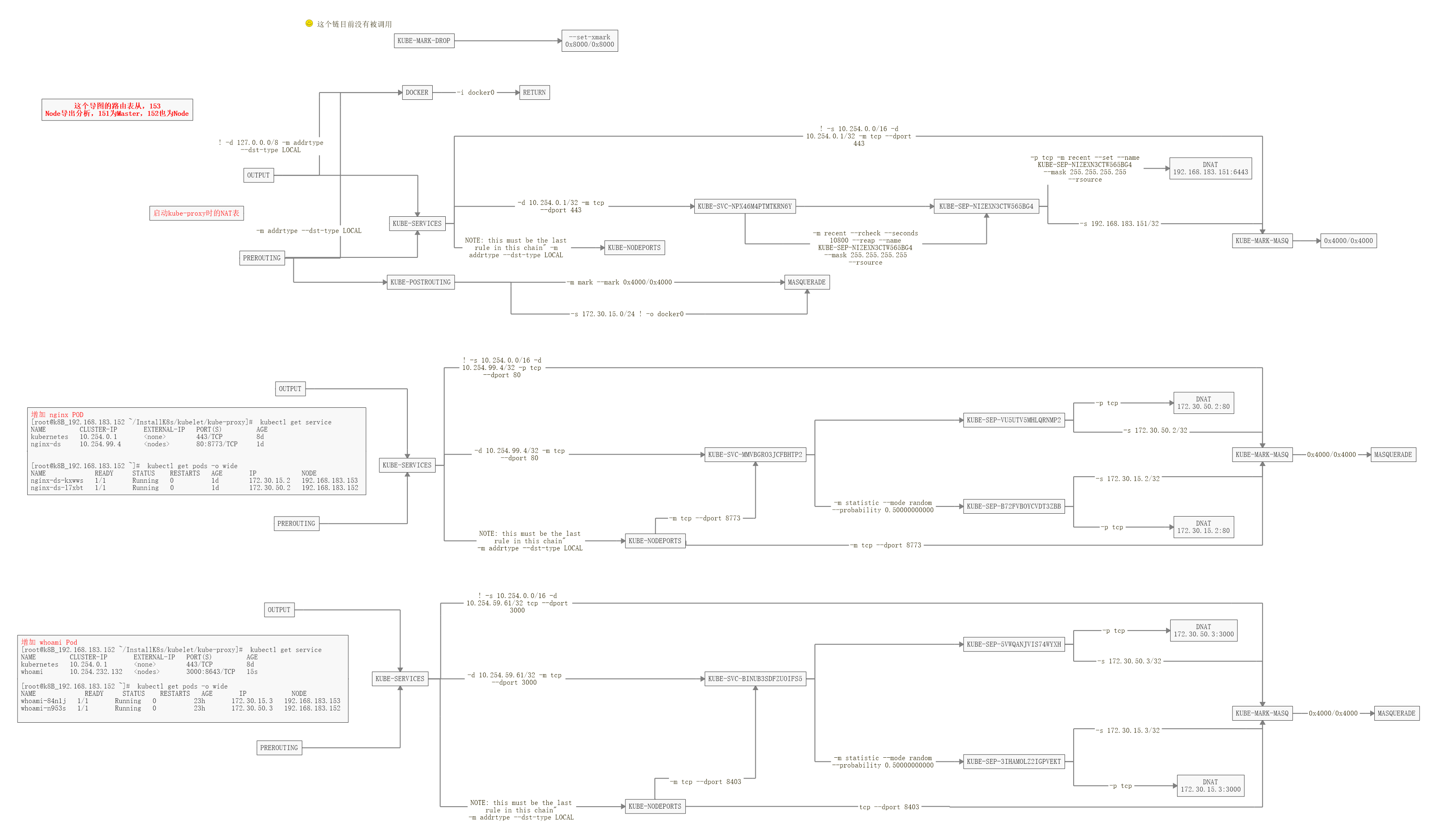

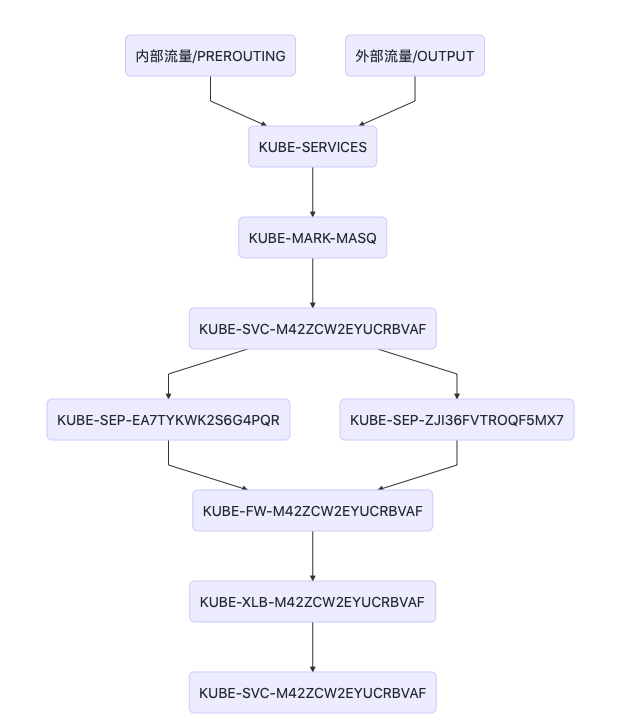

图形化:

graph TB
a(内部流量/PREROUTING)-->c(KUBE-SERVICES)
b(外部流量/OUTPUT)-->c
c-->d(KUBE-MARK-MASQ)
d-->|destination:172.30.5.207|e(KUBE-SVC-M42ZCW2EYUCRBVAF)
e-->|destination:172.30.5.207|p1(KUBE-SEP-EA7TYKWK2S6G4PQR)
e-->|destination:172.30.5.207|p2(KUBE-SEP-ZJI36FVTROQF5MX7)
p1-->|destination:<podIP1>|f(KUBE-FW-M42ZCW2EYUCRBVAF)
p2-->|destination:<podIP2>|f
f-->g(KUBE-XLB-M42ZCW2EYUCRBVAF)
g-->|loadbalancer的IP在节点上截获后转给service|h(KUBE-SVC-M42ZCW2EYUCRBVAF)

一些iptables的技巧

为什么pod的probability越来越大

第一个1/3概率如果匹配上了说明命中了1/3, 没匹配上剩下2/3到下一条

第二条1/2概率如果匹配上了说明命中了 2/3 * 1/2 = 1/3，没匹配上 1/2到下一条

第三条1的概率匹配上了是2/3 * 1/2 * 1 = 1/3

最后一个chain KUBE-SEP-BVMKBOC4GGNJ3567为什么没有probability

顺序匹配,他吃剩下的，所以不再需要计算权重了

destination 0.0.0.0/0是什么意思

仔细观察整个链路，到KUBE-SEP-XXX这一步时已经取得了pod的虚拟IP.所以除此以外的chain destination保持不变，不再需要修改

结论

kubernetes 0.8版本的flannel是对iptables的大规模运用。
KUBE-SERVICES这个又臭又长的chain链注定了服务匹配是O(n)的，随着svc越来越多，增删改查会越来越卡。
svc数量大于1000时，卡顿会相当明显
kube-proxy应基于IPVS模式，走iptables只会重蹈覆辙
svcIP是一个中转的虚拟IP

参考链接

Basics

3 protocols: TCP, UDP, ICMP

4 states: NEW, ESTABLISHED, INVALID, RELATED

4 tables

raw: Advanced features, such as: URL filtering.
mangle: Packet modification (QOS), used to implement quality of service.
net: Address translation, used for gateway routers.
filter: Packet filtering, used for firewall rules.

5 chains

PREROUTING chain: Used for destination address translation (DNAT).
INPUT chain: Processes input packets.
FORWARD chain: Processes forwarded packets.
OUTPUT chain: Processes output packets.
POSTROUTING chain: Used for source address translation (SNAT).

Common Methods

iptables -t filter -nL
iptables -t nat -nL
iptables -t raw -nL
iptables -t mangle -nL

Analyzing kubernetes svc Traffic Links with iptables

The iptables on node nodes are generated by kube-proxy. For specific implementation, see kube-proxy code

kube-proxy only modifies the filter and nat tables. It extends iptables chains, customizing five chains: KUBE-SERVICES, KUBE-NODEPORTS, KUBE-POSTROUTING, KUBE-MARK-MASQ and KUBE-MARK-DROP, and mainly configures traffic routing rules by adding rules to the KUBE-SERVICES chain (attached to PREROUTING and OUTPUT)

Cluster Information

Pod CIDR: 172.31.0.0/16

Alibaba Cloud kubernetes v1.12.6-aliyun.1

*.aliyuncs.com/acs/flannel:v0.8.0

SLB private IP: 172.6.6.6 (actually also bound to an EIP)

Using a svc as an Example

Using testsvc under default namespace as an example

➜  ~ kgsvc testsvc
NAME              TYPE           CLUSTER-IP     EXTERNAL-IP    PORT(S)         w
testsvc           LoadBalancer   172.30.5.207   172.6.6.6      443:30031/TCP   106d

➜  ~ iptables -t nat -nL

Chain PREROUTING (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */

Chain OUTPUT (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
DOCKER         all  --  0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

# All services are in this Chain, very long
Chain KUBE-SERVICES (2 references)
target                     prot opt source               destination
KUBE-MARK-MASQ             tcp  -- !172.31.0.0/16        172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
KUBE-SVC-M42ZCW2EYUCRBVAF  tcp  --  0.0.0.0/0            172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
......
KUBE-FW-M42ZCW2EYUCRBVAF   tcp  --  0.0.0.0/0            172.6.6.6            /* default/testsvc: loadbalancer IP */ tcp dpt:443

# Mark packets passing through
Chain KUBE-MARK-MASQ (522 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x4000

Chain KUBE-XLB-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SVC-M42ZCW2EYUCRBVAF  all  --  172.31.0.0/16        0.0.0.0/0            /* Redirect pods trying to reach external loadbalancer VIP to clusterIP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: has no local endpoints */


Chain KUBE-SVC-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SEP-EA7TYKWK2S6G4PQR  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.14286000002
KUBE-SEP-ZJI36FVTROQF5MX7  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.16667000018
KUBE-SEP-JLGUPWE7JCRU2AGG  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.20000000019
KUBE-SEP-GCNPY23RDN22AOTX  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.25000000000
KUBE-SEP-FNDISD3HQYKEHL3T  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.33332999982
KUBE-SEP-3RWVMCKITDQWELSA  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.50000000000
KUBE-SEP-BVMKBOC4GGNJ3567  all  --  0.0.0.0/0            0.0.0.0/0

Chain KUBE-SEP-BVMKBOC4GGNJ3567 (1 references)
# 172.31.9.52 is pod virtual IP
target          prot opt source               destination
KUBE-MARK-MASQ  all  --  172.31.9.52          0.0.0.0/0
DNAT            tcp  --  0.0.0.0/0            0.0.0.0/0            tcp to:172.31.9.52:80

Chain KUBE-FW-M42ZCW2EYUCRBVAF (1 references)
target                     prot opt source               destination
KUBE-XLB-M42ZCW2EYUCRBVAF  all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */

Chain KUBE-MARK-DROP (60 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x8000

Graphical:

graph TB
a(Internal traffic/PREROUTING)-->c(KUBE-SERVICES)
b(External traffic/OUTPUT)-->c
c-->d(KUBE-MARK-MASQ)
d-->|destination:172.30.5.207|e(KUBE-SVC-M42ZCW2EYUCRBVAF)
e-->|destination:172.30.5.207|p1(KUBE-SEP-EA7TYKWK2S6G4PQR)
e-->|destination:172.30.5.207|p2(KUBE-SEP-ZJI36FVTROQF5MX7)
p1-->|destination:<podIP1>|f(KUBE-FW-M42ZCW2EYUCRBVAF)
p2-->|destination:<podIP2>|f
f-->g(KUBE-XLB-M42ZCW2EYUCRBVAF)
g-->|After loadbalancer IP is intercepted on node, forward to service|h(KUBE-SVC-M42ZCW2EYUCRBVAF)

Some iptables Tips

Why pod’s probability increases

First 1/3 probability: If matched, it means hit 1/3. If not matched, remaining 2/3 goes to next line.

Second 1/2 probability: If matched, it means hit 2/3 * 1/2 = 1/3. If not matched, 1/2 goes to next line.

Third probability 1: If matched, it’s 2/3 * 1/2 * 1 = 1/3

Why the last chain KUBE-SEP-BVMKBOC4GGNJ3567 has no probability

Sequential matching, it takes the remainder, so no need to calculate weight anymore.

What does destination 0.0.0.0/0 mean

Carefully observe the entire link. By the time we reach KUBE-SEP-XXX step, we’ve already obtained the pod’s virtual IP. So except for this, other chains’ destinations remain unchanged and no longer need modification.

Conclusion

kubernetes 0.8 version’s flannel is a large-scale application of iptables.
This long and smelly KUBE-SERVICES chain chain determines that service matching is O(n). As svc increases, add/delete/modify/query will become increasingly slow.
When svc count exceeds 1000, lag will be quite obvious.
kube-proxy should be based on IPVS mode, using iptables will only repeat the same mistake.
svcIP is a transit virtual IP.

Reference Links

基本

3つのプロトコル：TCP、UDP、ICMP

4つの状態：NEW、ESTABLISHED、INVALID、RELATED

4つのテーブル

raw：高度な機能、例：URLフィルタリング。
mangle：パケット変更（QOS）、サービス品質の実装に使用。
net：アドレス変換、ゲートウェイルーターに使用。
filter：パケットフィルタリング、ファイアウォールルールに使用。

5つのチェーン

PREROUTINGチェーン：宛先アドレス変換（DNAT）に使用。
INPUTチェーン：入力パケットを処理。
FORWARDチェーン：転送パケットを処理。
OUTPUTチェーン：出力パケットを処理。
POSTROUTINGチェーン：ソースアドレス変換（SNAT）に使用。

よく使う方法

iptables -t filter -nL
iptables -t nat -nL
iptables -t raw -nL
iptables -t mangle -nL

iptablesでkubernetes svcトラフィックリンクを分析

ノードのiptablesはkube-proxyによって生成されます。具体的な実装については、kube-proxyのコードを参照してください。

kube-proxyはfilterテーブルとnatテーブルのみを変更します。iptablesチェーンを拡張し、KUBE-SERVICES、KUBE-NODEPORTS、KUBE-POSTROUTING、KUBE-MARK-MASQ、KUBE-MARK-DROPの5つのチェーンをカスタマイズし、主にKUBE-SERVICESチェーン（PREROUTINGとOUTPUTに付着）にルールを追加してトラフィックルーティングルールを設定します。

クラスター情報

Pod CIDR：172.31.0.0/16

阿里云kubernetes v1.12.6-aliyun.1

*.aliyuncs.com/acs/flannel:v0.8.0

SLBプライベートIP：172.6.6.6（実際にはEIPにもバインドされています）

あるsvcを例として

default名前空間のtestsvcを例として使用

➜  ~ kgsvc testsvc
NAME              TYPE           CLUSTER-IP     EXTERNAL-IP    PORT(S)         w
testsvc           LoadBalancer   172.30.5.207   172.6.6.6      443:30031/TCP   106d

➜  ~ iptables -t nat -nL

Chain PREROUTING (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */

Chain OUTPUT (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
DOCKER         all  --  0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

# すべてのサービスがこのチェーンにあり、非常に長い
Chain KUBE-SERVICES (2 references)
target                     prot opt source               destination
KUBE-MARK-MASQ             tcp  -- !172.31.0.0/16        172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
KUBE-SVC-M42ZCW2EYUCRBVAF  tcp  --  0.0.0.0/0            172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
......
KUBE-FW-M42ZCW2EYUCRBVAF   tcp  --  0.0.0.0/0            172.6.6.6            /* default/testsvc: loadbalancer IP */ tcp dpt:443

# 通過するパケットにタグを付ける
Chain KUBE-MARK-MASQ (522 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x4000

Chain KUBE-XLB-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SVC-M42ZCW2EYUCRBVAF  all  --  172.31.0.0/16        0.0.0.0/0            /* Redirect pods trying to reach external loadbalancer VIP to clusterIP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: has no local endpoints */


Chain KUBE-SVC-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SEP-EA7TYKWK2S6G4PQR  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.14286000002
KUBE-SEP-ZJI36FVTROQF5MX7  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.16667000018
KUBE-SEP-JLGUPWE7JCRU2AGG  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.20000000019
KUBE-SEP-GCNPY23RDN22AOTX  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.25000000000
KUBE-SEP-FNDISD3HQYKEHL3T  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.33332999982
KUBE-SEP-3RWVMCKITDQWELSA  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.50000000000
KUBE-SEP-BVMKBOC4GGNJ3567  all  --  0.0.0.0/0            0.0.0.0/0

Chain KUBE-SEP-BVMKBOC4GGNJ3567 (1 references)
# 172.31.9.52はpod仮想IP
target          prot opt source               destination
KUBE-MARK-MASQ  all  --  172.31.9.52          0.0.0.0/0
DNAT            tcp  --  0.0.0.0/0            0.0.0.0/0            tcp to:172.31.9.52:80

Chain KUBE-FW-M42ZCW2EYUCRBVAF (1 references)
target                     prot opt source               destination
KUBE-XLB-M42ZCW2EYUCRBVAF  all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */

Chain KUBE-MARK-DROP (60 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x8000

グラフィカル：

graph TB
a(内部トラフィック/PREROUTING)-->c(KUBE-SERVICES)
b(外部トラフィック/OUTPUT)-->c
c-->d(KUBE-MARK-MASQ)
d-->|destination:172.30.5.207|e(KUBE-SVC-M42ZCW2EYUCRBVAF)
e-->|destination:172.30.5.207|p1(KUBE-SEP-EA7TYKWK2S6G4PQR)
e-->|destination:172.30.5.207|p2(KUBE-SEP-ZJI36FVTROQF5MX7)
p1-->|destination:<podIP1>|f(KUBE-FW-M42ZCW2EYUCRBVAF)
p2-->|destination:<podIP2>|f
f-->g(KUBE-XLB-M42ZCW2EYUCRBVAF)
g-->|loadbalancerのIPがノードでインターセプトされた後、サービスに転送|h(KUBE-SVC-M42ZCW2EYUCRBVAF)

iptablesのいくつかのテクニック

podの確率が増加する理由

最初の1/3の確率：一致した場合、1/3にヒットしたことを意味します。一致しない場合、残りの2/3が次の行に進みます。

2番目の1/2の確率：一致した場合、2/3 * 1/2 = 1/3にヒットしたことを意味します。一致しない場合、1/2が次の行に進みます。

3番目の確率1：一致した場合、2/3 * 1/2 * 1 = 1/3です

最後のチェーンKUBE-SEP-BVMKBOC4GGNJ3567に確率がない理由

順次マッチング、残りを取るため、重みを計算する必要がなくなりました。

destination 0.0.0.0/0の意味

リンク全体を注意深く観察してください。KUBE-SEP-XXXステップに到達した時点で、すでにpodの仮想IPを取得しています。したがって、これを除いて、他のチェーンの宛先は変更されず、変更する必要がなくなりました。

結論

kubernetes 0.8バージョンのflannelはiptablesの大規模な応用です。
この長くて臭いKUBE-SERVICESチェーンチェーンは、サービスマッチングがO(n)であることを決定します。svcが増加すると、追加/削除/変更/クエリがますます遅くなります。
svc数が1000を超えると、ラグがかなり明らかになります。
kube-proxyはIPVSモードに基づくべきで、iptablesを使用すると同じ過ちを繰り返すだけです。
svcIPは中継仮想IPです。

参考リンク

Основы

3 протокола: TCP, UDP, ICMP

4 состояния: NEW, ESTABLISHED, INVALID, RELATED

4 таблицы

raw: Расширенные функции, такие как: фильтрация URL.
mangle: Изменение пакетов (QOS), используется для реализации качества обслуживания.
net: Преобразование адресов, используется для маршрутизаторов шлюза.
filter: Фильтрация пакетов, используется для правил файрвола.

5 цепочек

Цепочка PREROUTING: Используется для преобразования адреса назначения (DNAT).
Цепочка INPUT: Обрабатывает входящие пакеты.
Цепочка FORWARD: Обрабатывает пересылаемые пакеты.
Цепочка OUTPUT: Обрабатывает исходящие пакеты.
Цепочка POSTROUTING: Используется для преобразования адреса источника (SNAT).

Общие методы

iptables -t filter -nL
iptables -t nat -nL
iptables -t raw -nL
iptables -t mangle -nL

Анализ ссылок трафика kubernetes svc с помощью iptables

iptables на узлах генерируются kube-proxy. Для конкретной реализации см. код kube-proxy

kube-proxy изменяет только таблицы filter и nat. Он расширяет цепочки iptables, настраивая пять цепочек: KUBE-SERVICES, KUBE-NODEPORTS, KUBE-POSTROUTING, KUBE-MARK-MASQ и KUBE-MARK-DROP, и в основном настраивает правила маршрутизации трафика, добавляя правила в цепочку KUBE-SERVICES (прикрепленную к PREROUTING и OUTPUT)

Информация о кластере

Pod CIDR: 172.31.0.0/16

Alibaba Cloud kubernetes v1.12.6-aliyun.1

*.aliyuncs.com/acs/flannel:v0.8.0

Приватный IP SLB: 172.6.6.6 (на самом деле также привязан к EIP)

Использование svc в качестве примера

Использование testsvc под пространством имен default в качестве примера

➜  ~ kgsvc testsvc
NAME              TYPE           CLUSTER-IP     EXTERNAL-IP    PORT(S)         w
testsvc           LoadBalancer   172.30.5.207   172.6.6.6      443:30031/TCP   106d

➜  ~ iptables -t nat -nL

Chain PREROUTING (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */

Chain OUTPUT (policy ACCEPT)
target         prot opt source               destination
KUBE-SERVICES  all  --  0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */
DOCKER         all  --  0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

# Все службы находятся в этой цепочке, очень длинной
Chain KUBE-SERVICES (2 references)
target                     prot opt source               destination
KUBE-MARK-MASQ             tcp  -- !172.31.0.0/16        172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
KUBE-SVC-M42ZCW2EYUCRBVAF  tcp  --  0.0.0.0/0            172.30.5.207         /* default/testsvc: cluster IP */ tcp dpt:443
......
KUBE-FW-M42ZCW2EYUCRBVAF   tcp  --  0.0.0.0/0            172.6.6.6            /* default/testsvc: loadbalancer IP */ tcp dpt:443

# Пометить проходящие пакеты
Chain KUBE-MARK-MASQ (522 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x4000

Chain KUBE-XLB-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SVC-M42ZCW2EYUCRBVAF  all  --  172.31.0.0/16        0.0.0.0/0            /* Redirect pods trying to reach external loadbalancer VIP to clusterIP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: has no local endpoints */


Chain KUBE-SVC-M42ZCW2EYUCRBVAF (2 references)
target                     prot opt source               destination
KUBE-SEP-EA7TYKWK2S6G4PQR  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.14286000002
KUBE-SEP-ZJI36FVTROQF5MX7  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.16667000018
KUBE-SEP-JLGUPWE7JCRU2AGG  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.20000000019
KUBE-SEP-GCNPY23RDN22AOTX  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.25000000000
KUBE-SEP-FNDISD3HQYKEHL3T  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.33332999982
KUBE-SEP-3RWVMCKITDQWELSA  all  --  0.0.0.0/0            0.0.0.0/0            statistic mode random probability 0.50000000000
KUBE-SEP-BVMKBOC4GGNJ3567  all  --  0.0.0.0/0            0.0.0.0/0

Chain KUBE-SEP-BVMKBOC4GGNJ3567 (1 references)
# 172.31.9.52 — это виртуальный IP пода
target          prot opt source               destination
KUBE-MARK-MASQ  all  --  172.31.9.52          0.0.0.0/0
DNAT            tcp  --  0.0.0.0/0            0.0.0.0/0            tcp to:172.31.9.52:80

Chain KUBE-FW-M42ZCW2EYUCRBVAF (1 references)
target                     prot opt source               destination
KUBE-XLB-M42ZCW2EYUCRBVAF  all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */
KUBE-MARK-DROP             all  --  0.0.0.0/0            0.0.0.0/0            /* default/testsvc: loadbalancer IP */

Chain KUBE-MARK-DROP (60 references)
target     prot opt source               destination
MARK       all  --  0.0.0.0/0            0.0.0.0/0            MARK or 0x8000

Графически:

graph TB
a(Внутренний трафик/PREROUTING)-->c(KUBE-SERVICES)
b(Внешний трафик/OUTPUT)-->c
c-->d(KUBE-MARK-MASQ)
d-->|destination:172.30.5.207|e(KUBE-SVC-M42ZCW2EYUCRBVAF)
e-->|destination:172.30.5.207|p1(KUBE-SEP-EA7TYKWK2S6G4PQR)
e-->|destination:172.30.5.207|p2(KUBE-SEP-ZJI36FVTROQF5MX7)
p1-->|destination:<podIP1>|f(KUBE-FW-M42ZCW2EYUCRBVAF)
p2-->|destination:<podIP2>|f
f-->g(KUBE-XLB-M42ZCW2EYUCRBVAF)
g-->|После перехвата IP балансировщика нагрузки на узле, пересылка в службу|h(KUBE-SVC-M42ZCW2EYUCRBVAF)

Некоторые приемы iptables

Почему вероятность пода увеличивается

Первая вероятность 1/3: Если совпало, это означает попадание в 1/3. Если не совпало, оставшиеся 2/3 переходят к следующей строке.

Вторая вероятность 1/2: Если совпало, это означает попадание в 2/3 * 1/2 = 1/3. Если не совпало, 1/2 переходит к следующей строке.

Третья вероятность 1: Если совпало, это 2/3 * 1/2 * 1 = 1/3

Почему последняя цепочка KUBE-SEP-BVMKBOC4GGNJ3567 не имеет вероятности

Последовательное сопоставление, она берет остаток, поэтому больше не нужно вычислять вес.

Что означает destination 0.0.0.0/0

Внимательно наблюдайте за всей ссылкой. К моменту достижения шага KUBE-SEP-XXX мы уже получили виртуальный IP пода. Поэтому, кроме этого, назначения других цепочек остаются неизменными и больше не нуждаются в изменении.

Заключение

flannel версии kubernetes 0.8 — это крупномасштабное применение iptables.
Эта длинная и дурно пахнущая цепочка KUBE-SERVICES определяет, что сопоставление служб — O(n). По мере увеличения svc добавление/удаление/изменение/запрос будет становиться все медленнее.
Когда количество svc превышает 1000, задержка будет довольно заметной.
kube-proxy должен быть основан на режиме IPVS, использование iptables только повторит ту же ошибку.
svcIP — это транзитный виртуальный IP.

基本

常用方法

用iptables分析kubernetes svc流量链路

集群信息

以某个svc为例

一些iptables的技巧

为什么pod的probability越来越大

最后一个chain KUBE-SEP-BVMKBOC4GGNJ3567为什么没有probability

destination 0.0.0.0/0是什么意思

结论

参考链接

Basics

Common Methods

Analyzing kubernetes svc Traffic Links with iptables

Cluster Information

Using a svc as an Example

Some iptables Tips

Why pod’s probability increases

Why the last chain KUBE-SEP-BVMKBOC4GGNJ3567 has no probability

What does destination 0.0.0.0/0 mean

Conclusion

Reference Links

基本

よく使う方法

iptablesでkubernetes svcトラフィックリンクを分析

クラスター情報

あるsvcを例として

iptablesのいくつかのテクニック

podの確率が増加する理由

最後のチェーンKUBE-SEP-BVMKBOC4GGNJ3567に確率がない理由

destination 0.0.0.0/0の意味

結論

参考リンク

Основы

Общие методы

Анализ ссылок трафика kubernetes svc с помощью iptables

Информация о кластере

Использование svc в качестве примера

Некоторые приемы iptables

Почему вероятность пода увеличивается

Почему последняя цепочка KUBE-SEP-BVMKBOC4GGNJ3567 не имеет вероятности

Что означает destination 0.0.0.0/0

Заключение

Ссылки

CATALOG

FEATURED TAGS

FRIENDS
